อุปกรณ์การผลิตแบตเตอรี่อิเล็กโทรด Winder

กระบอกสูบแบตเตอรี่กึ่งอัตโนมัติมอเตอร์เครื่องม้วนอิเล็กโทรด Winder 18650 อุปกรณ์การผลิตแบตเตอรี่

1. ชื่ออุปกรณ์และรุ่น

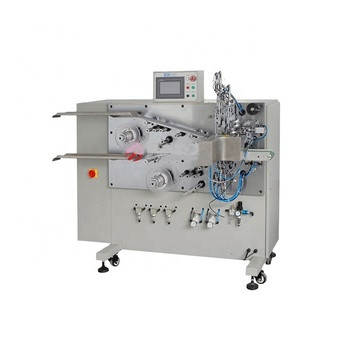

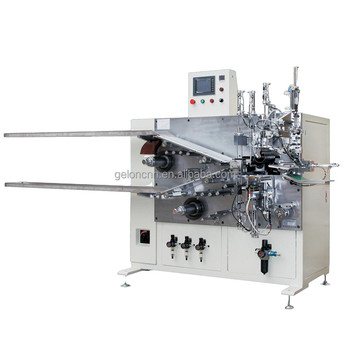

YHWP-7026-S เครื่องม้วนแบบกึ่งอัตโนมัติแบตเตอรี่กระบอกสูบ
เครื่องนี้ใช้เป็นหลักสำหรับการไขลานที่แม่นยำของแบตเตอรี่พลังงานแบบแท่งปริซึมขั้นตอนการทำงานมีดังนี้: นำขั้วแอโนดและขั้วไฟฟ้าแคโทดไปยังบริเวณที่คดเคี้ยวโดยใช้มือ ร่วมกับตัวคั่นและเรียงซ้อน จากนั้นพันตามข้อกำหนดของกระบวนการ ติดเทปที่สิ้นสุดแล้วโดยอัตโนมัติ และตัดกระดาษอัตโนมัติสำหรับเยลลี่โรล
2 ลักษณะอุปกรณ์
ก.แกนม้วนเดียวและดึงเข็มไขลานออกจากโครงสร้างทั้งสองด้าน
ข.ป้อนเกล็ดอิเล็กโทรดด้วยตนเอง ไขลานอัตโนมัติ เปลี่ยนเข็มอัตโนมัติ ติดเทปกาวอัตโนมัติ และส่งออกแกนเซลล์สำเร็จรูปโดยอัตโนมัติ
ค.การคลายเกลียวของตัวคั่นสองม้วนพร้อมแรงดึงคงที่ที่ปรับได้；
ง.ซอฟต์แวร์นี้สามารถตั้งค่าเป็น "Cathode Feeding First", "Anode Feeding First" หรือ "Both Feeding"
อีสามารถม้วนอิเล็กโทรดได้ยาว 1800 มม.(Core Dia. ไม่เกิน 26 มม.)
ฉ.การป้อนอิเล็กโทรดแบบแมนนวล ความตึงเครียดคงที่
กรัมความเร็วของขดลวดคงที่ ความตึงของแกนคงที่

ดัชนีเทคโนโลยี

สามารถปรับความตึงของตัวคั่นได้

ความตึงเครียดของขั้วแคโทดและขั้วบวก: การนำวิธี vac-sorb

ความแม่นยำในการไขลาน: ข้อผิดพลาดสำหรับตัวคั่นและแอโนด แอโนด และแคโทดน้อยกว่า ±0.5 มม.(ความยาวของอิเล็กโทรดน้อยกว่า 500 มม.)

PS: ความกว้างของข้อผิดพลาดของอิเล็กโทรด < ±0.1mm;

ข้อผิดพลาดในการดัดงอ “S” ของอิเล็กโทรด <±0.2 มม./500 มม.
