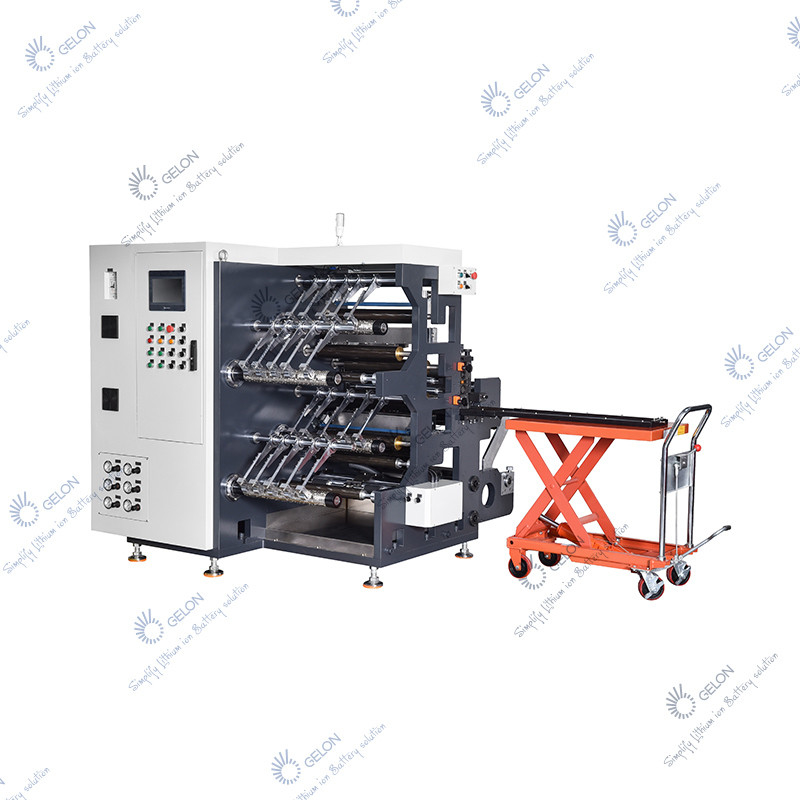

เครื่องตัดอิเล็กโทรดอัตโนมัติเต็มรูปแบบ

แบตเตอรี่ลิเธียมไอออน 18650 21700 เซลล์ทรงกระบอกเครื่องตัดอิเล็กโทรดอัตโนมัติเต็มรูปแบบ

1.1 การแนะนำหลักการ

อิเล็กโทรดแคโทด/แอโนดแบบรีดถูกโหลดเข้าไปในกลไกการม้วน และผ่านการลากด้วยกำลัง อิเล็กโทรดจะถูกส่งไปยังชุดหัวกัดซึ่งจัดเรียงตามข้อกำหนดของกระบวนการสำหรับการตัด และอุปกรณ์กรอกลับด้านบนและด้านล่างจะรวบรวมอิเล็กโทรดกรีดเข้า ม้วนและวัสดุขอบถูกรวบรวมโดยอุปกรณ์วัสดุขอบอุปกรณ์นี้ได้รับความช่วยเหลือจากระบบแก้ไขค่าเบี่ยงเบน ระบบขับเคลื่อนความตึง ระบบดูดฝุ่น (รวมถึงฝุ่นดูดมีด) และการทำงานที่มีความแม่นยำเสริมอื่นๆ เพื่อให้แน่ใจว่าการตัดที่เสถียรของอิเล็กโทรด เสี้ยน ความตรง และตัวบ่งชี้กระบวนการอื่นๆ ภายในช่วงกระบวนการ

1.2 การไหลของกระบวนการ

เคลื่อนย้ายแคร่ขนถ่าย กำลังโหลดวัสดุเพื่อคลายวงล้อ→ èreceived แพลตฟอร์ม→ èTraction roller→èSlitting knife setè→ Over-roller set →èแยกแกนการกรอกลับการเลื่อนขึ้นและลงแยกกัน→การกรอวัสดุ èEdge → èตั้งค่าความตึงของอิเล็กโทรดที่ต้องการ→ èเปลี่ยนระบบการจัดตำแหน่งอิเล็กโทรดเป็นแบบอัตโนมัติ →èกดปุ่มระบบเพื่อเริ่มปุ่ม→ èอุปกรณ์จะตัดและรวบรวมเป็นม้วนโดยอัตโนมัติ
