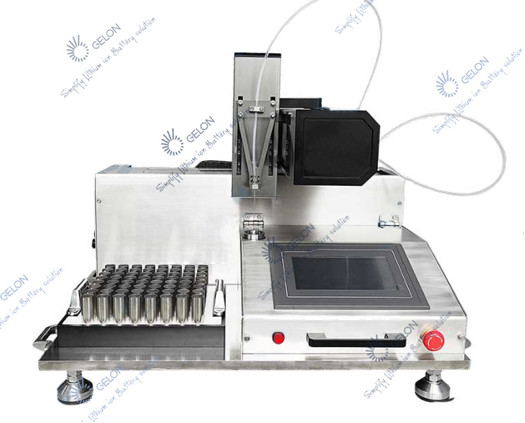

กระบวนการเติมอิเล็กโทรไลต์ 4680 18650 อุปกรณ์ประกอบแบตเตอรี่ลิเธียม

กระบวนการเติมอิเล็กโทรไลต์ 4680 18650 อุปกรณ์ประกอบแบตเตอรี่ลิเธียม

ฉัน .การกำหนดค่าระบบ

1. โครงเดียวทำจากสแตนเลสและอลูมิเนียม

2. อุปกรณ์ยกอัตโนมัติมี 2 สถานีทำงานรวมถึงอุปกรณ์ยกสปริงที่ควบคุมด้วยลม

3. หัวฉีดของเหลวสูญญากาศ 2 ชุด, ภาชนะ SS316, และโครงสร้างวาล์วปิดแบบยกคู่แบบนิวแมติก

4. ปั๊มสูบจ่ายความแม่นยำ 2 ตัว (รุ่น: E2a-d20i) ปั๊มลูกสูบที่ขับเคลื่อนด้วยสเต็ปปิ้งมอเตอร์และวาล์วโรตารีเซรามิกที่มีความแม่นยำปริมาณการฉีดสามารถเข้าถึง 20ml (23.5g)(อ้างอิงข้อมูลปั๊ม)

5. การประกอบวาล์วควบคุมด้วยลม, โมดูลวาล์วควบคุมด้วยลม SMC

6. ตัวควบคุม PLC หน้าจอสัมผัสสี

7. ท่อของเหลวทั้งหมดเป็นพลาสติก PFA

ครั้งที่สองการเชื่อมต่อระบบ

เครื่องนี้ออกแบบมาเพื่อใช้ในกล่องถุงมือที่ลูกค้าจัดเตรียมไว้ตัวเครื่องจะอยู่ในกล่องเก็บของ รวมถึงโครง หัวฉีดของเหลว ระบบกำหนดตำแหน่งอัตโนมัติ ปั๊มวัดแสง ฯลฯ

ส่วนควบคุมของเครื่องจะอยู่นอกกล่องเก็บของรวมถึงกล่องควบคุม ชุดประกอบวาล์วควบคุมลม ฯลฯ ตัวเครื่องและส่วนประกอบควบคุมเชื่อมต่อกันด้วยท่ออากาศและสายเคเบิลท่อและสายเคเบิลเหล่านี้เชื่อมต่อผ่านพื้นที่สงวนในกล่องเก็บของ

ลูกค้าควรจัดหาแหล่งกำเนิดสุญญากาศและอากาศอัด

ท่อที่ผ่านช่องเก็บของ: ท่ออากาศเข้าทั่วไป 1 ท่อ, ท่อระบายอากาศทั่วไป 1 ท่อ, ท่อสุญญากาศ 1 ท่อ และท่ออากาศแรงดัน 1 ท่อ (หากจำเป็นต้องมีแรงดัน)สามารถใส่ปั๊มฉีดของเหลวเข้าหรือออกจากกล่องเก็บของได้กล่องควบคุมอยู่นอกกล่องเก็บของ

สาม.ขั้นตอนการทำงาน

1. วางแบตเตอรี่ 2 ก้อนบนถาดวางตำแหน่ง 2 ถาดด้วยตนเอง

2. กดสวิตช์สตาร์ท (สวิตช์เท้า) และแบตเตอรี่จะ

ลงมาโดยอัตโนมัติ

---แปลตรงส่วนล่างของหัวฉีดน้ำยา

--- ขึ้น

--- ซีลตัวเก็บประจุและหัวฉีดของเหลว

--- กระบวนการฉีดของเหลวอัตโนมัติ

--- หลังจากฉีดน้ำยาเสร็จ แบตเตอรี่จะลดลง

---แปลตรงตำแหน่งเดิม

--- ขึ้น;

3. ถอดแบตเตอรี่ 2 ก้อนออกด้วยตนเองตามลำดับ

4. ใส่แบตเตอรี่ใหม่ 2 ก้อนสำหรับการฉีดของเหลวครั้งต่อไป

วี.ไอ.หลักการฉีดของเหลว

แบตเตอรี่ถูกปิดผนึกด้วยหัวฉีดน้ำยา และเริ่มทำการดูดฝุ่นภายในของหัวฉีดน้ำยาและตัวเก็บประจุหนึ่งครั้งหลังจากการสกัดด้วยสุญญากาศเสร็จสิ้น ก้านวาล์วในหัวฉีดของเหลวจะเลื่อนลงมาเพื่อปิดช่องระหว่างหัวฉีดของเหลวและแบตเตอรี่ ปล่อยสุญญากาศในวาล์วฉีดของเหลวขณะนี้ภายในถังมีสถานะเป็นสุญญากาศสูงปั๊มฉีดของเหลวจะฉีดอิเล็กโทรไลต์ในปริมาณเชิงปริมาณเข้าไปในวาล์วฉีดของเหลวโดยการปิดหัวฉีดฉีดของเหลวเปิดวาล์วก้านเพื่อดูดอิเล็กโทรไลต์เข้าสู่แบตเตอรี่

ขึ้นอยู่กับระดับสุญญากาศและความหนาแน่นภายในของแบตเตอรี่ สามารถตั้งค่าขั้นตอนการดูดฝุ่นและการดูดของเหลวหลายขั้นตอนเพื่อทำให้หัวฉีดของเหลวเป็นสุญญากาศอีกครั้ง ส่งผ่านบรรยากาศ หรือรักษาแรงดันไว้จนกว่าอิเล็กโทรไลต์ทั้งหมดจะถูกฉีดเข้าไปในแบตเตอรี่สามารถกำหนดระยะเวลาได้ตามข้อกำหนดเวลาเปียกของแบตเตอรี่อากาศในแบตเตอรี่จะถูกคายออกและอิเล็กโทรไลต์จะถูกดูดซึมเข้าสู่เซลล์ของตัวเก็บประจุอย่างเต็มที่

V. พารามิเตอร์

1. ปริมาณการฉีดของเหลว: 0-20ml, ความแม่นยำ ± 1%

2. ข้อกำหนดแบตเตอรี่: 21700/26650/32650

3. ความเร็วความจุ: ตามขั้นตอนการฉีดของเหลวปกติ PPM = 2 ชิ้น

4. แหล่งจ่ายไฟ: 220V AC

5. การจ่ายลม: 75 PSI

6. สูญญากาศ: จัดทำโดยลูกค้า

7. การจ่ายก๊าซแรงดัน: จัดทำโดยลูกค้า
