รายละเอียดสินค้า:
|
| ระบบที่เหมาะสม: | LFP, LCO, LMO และการเคลือบแคโทดของแบตเตอรี่ระบบอื่นๆ และขั้วแอโนด | ใช้ความหนาของพื้นผิว: | อลูมิเนียมฟอยล์ (Al): 11～30um / ฟอยล์ทองแดง (Cu): 8～30um |
|---|---|---|---|
| ความกว้างของลูกกลิ้งเคลือบ: | 360 มม | ความกว้างของการเคลือบที่มีประสิทธิภาพ: | ≤ 300 มม |
| ความเร็วในการทำงานทางกลของอุปกรณ์: | 3 เมตร/นาที | ความเร็วในการเคลือบอุปกรณ์: | 0.3 ม./นาที |
| เหมาะสำหรับความหนืดของสารละลาย: | 2,000~12,000 ซีซี | ช่วงความหนาแห้งเคลือบด้านเดียว: | 50-150μm |
| ความยาวช่วงเวลาขั้นต่ำ: | 5 มม | ความยาวเคลือบต่ำสุดหลายส่วน: | 20มม |
| เน้น: | Ni200 Ni 201 แบตเตอรี่เซลล์แบบกระเป๋า,Ni200 Ni 201 เซลล์แบบกระเป๋า,เซลล์แบบกระเป๋า Ni200 Ni 201 |
||

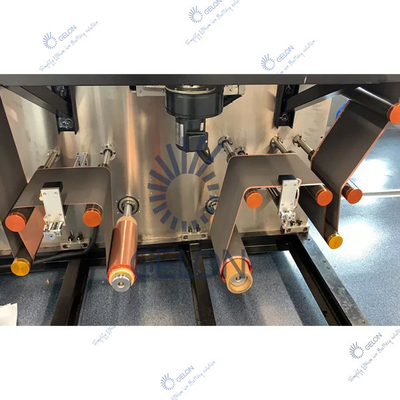

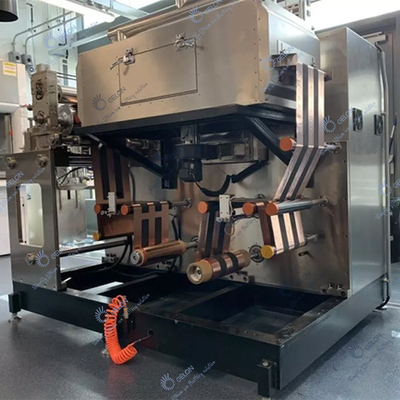

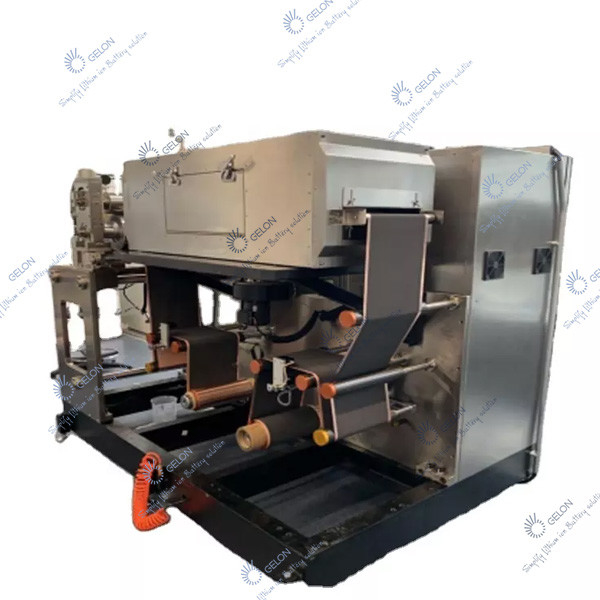

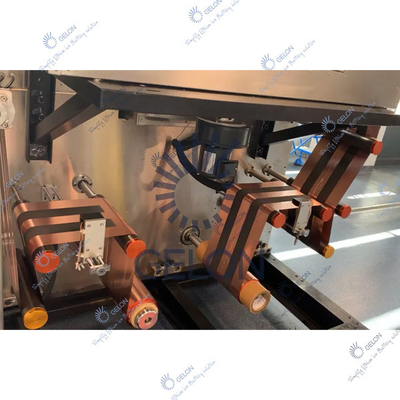

เครื่องเคลือบม้วนหัวลูกน้ำ 360 เครื่องประกอบแบตเตอรี่ลิเธียมไอออน
Ⅰ.บทนำ:
เครื่องเคลือบทดลองแบบไม่ต่อเนื่องเป็นอุปกรณ์เคลือบแบบถ่ายโอนสามม้วน ซึ่งสามารถใช้สำหรับการเคลือบแบบต่อเนื่องและไม่ต่อเนื่อง และสะดวกต่อการนำไปใช้กับพื้นผิวต่างๆ สำหรับกระบวนการเคลือบพื้นผิวใช้ในอุตสาหกรรมแบตเตอรี่ลิเธียมไอออนโดยเฉพาะอุปกรณ์นี้ได้รับการออกแบบมาให้สะดวกสำหรับนักวิจัยในการใช้งาน และตอบสนองความต้องการด้านความแม่นยำและความสม่ำเสมอในการเคลือบ ซึ่งไม่แตกต่างจากการผลิต และมีผลในการทำให้แห้งที่ดีเยี่ยมเหมาะอย่างยิ่งสำหรับการวิจัยและพัฒนาและการทดลองขนาดเล็กของแบตเตอรี่ลิเธียมไอออน ตัวเก็บประจุยิ่งยวด แบตเตอรี่นิกเกิล และแบตเตอรี่สำรองอื่นๆ
Ⅱ.คุณสมบัติ:
Ⅲ.พารามิเตอร์ทางเทคนิคของอุปกรณ์และการกำหนดค่าอุปกรณ์หลัก
(1) การกำหนดค่าอุปกรณ์หลัก:
| เลขที่ | ชื่อ |
| 1. | สวิตช์แอร์ |
| 2. | บมจ |
| 3. | หน้าจอสัมผัส |
| 4. | รีเลย์ระดับกลาง |
| 5. | เซอร์โวมอเตอร์ |
| 6. | ตัวลดดาวเคราะห์ |
| 7. | เบรกเกอร์ |
| 8. | คอนแทค AC |
| 9. | โซลิดสเตตรีเลย์ |
| 10. | เทอร์โมสตัท |
| 11. | การแก้ไขอัตโนมัติอย่างสมบูรณ์ |
| 12. | ความตึงเครียดอัตโนมัติอย่างเต็มที่ |
| 13. | มอเตอร์วัสดุปล่อย (รับ) หลัก |
| 14. | ใยแก้วนำแสงตา |
| 15. | ตลับลูกปืนเม็ดกลมร่องลึก (หน้าเครื่อง) |
| 16. | ม้วนเคลือบ |
| 17. | ม้วนกลับ |
| 18. | ใบมีดโกน |
| 19. | ลูกกลิ้งนำทาง |
| 20. | ตัวแปลงความถี่ |
| 21. | พัดลม |
| เลขที่ | สิ่งของ | ข้อมูลจำเพาะ | หมายเหตุ |
| 1. | ระบบที่เหมาะสม | LFP, LCO, LMO และกระบวนการเคลือบแคโทดของแบตเตอรี่ระบบอื่นๆ และขั้วแอโนด | |
| 2. | ใช้ความหนาของพื้นผิว |
อลูมิเนียมฟอยล์ (Al): 11～30um ฟอยล์ทองแดง (Cu): 8～30um |
|
| 3. | ความกว้างของลูกกลิ้งเคลือบ | 360 มม | |
| 4. | ความกว้างของการเคลือบที่มีประสิทธิภาพ | ≤ 300 มม | |
| 5. | ความเร็วในการทำงานทางกลของอุปกรณ์ | 3 เมตร/นาที | |
| 6. | ความเร็วในการเคลือบอุปกรณ์ | 0.3 ม./นาที | ขึ้นอยู่กับสถานการณ์การอบแห้ง |
| 7. | เหมาะสำหรับความหนืดของสารละลาย | 2,000~12,000 ซีซี | |
| 8. | ช่วงความหนาแห้งเคลือบด้านเดียว | 50-150μm | |
| 9. | ความยาวช่วงเวลาขั้นต่ำ | 5 มม | |
| 10. | ความยาวเคลือบต่ำสุดหลายส่วน | 20มม | |
| 11. | คุณสมบัติของตัวทำละลาย | ตัวทำละลายน้ำมัน NMP(sg=1.033,bp=204℃) | |
| ตัวทำละลายที่เป็นน้ำ H2O/NMP(sg=1.000,bp=100℃) | |||
| 12. | เหมาะสำหรับเนื้อหาที่เป็นของแข็ง | แอโนด S.C.60% ± 5% | |
|
แคโทด S.C.50%±5%(ระบบ PVDF) เอส.ซี.50% ± 5% (ระบบ SBR) |
|||
| 13. | สัดส่วน |
แอโนด 1.5—2.59/ตร.ซม.2 แคโทด 1～1.89/ตร.ซม.2 |
|
| 14. | วิธีการเคลือบ | การเคลือบแบบต่อเนื่อง/การเคลือบแบบไม่ต่อเนื่อง/การเคลือบแบบติดตาม | |
| 15. | สทิศทางการวิ่งพื้นผิว | ส่งต่อการเคลือบ ซับสเตรตไปข้างหน้า และย้อนกลับการทำงานของฟอยล์เปล่า |
(3) บทนำเกี่ยวกับโครงสร้างของแต่ละส่วน:
1. กลไกการคลี่คลายที่สำคัญของหัว:
| เลขที่ | รายการ | ข้อมูลจำเพาะ | หมายเหตุ |
|
|
โครงสร้างการติดตั้งลูกกลิ้ง | คานรับติดตั้งอย่างแน่นหนา | |
|
|
การรักษาพื้นผิวลูกกลิ้ง | การเกิดออกซิเดชันที่พื้นผิวของลูกกลิ้งโลหะอลูมิเนียม การเบี่ยงเบนวงกลม ≤30um | |
|
|
ระบบควบคุมแรงดึง | การควบคุมอัตโนมัติแบบวงปิดความตึงคงที่ช่วงความตึง 0 ~ 50N | |
|
|
วิธีการแก้ไข | คอนโทรล EPC อัตโนมัติ ระยะชัก 50 มม | |
|
|
วิธีการกลิ้งวัสดุ | ม้วนวัสดุได้รับการแก้ไขด้วยเพลาอากาศขนาด 3 นิ้ว | |
| คลายเพลาพองเดียว | |||
|
|
ทิศทางของพื้นผิวความเคลื่อนไหว | ไปข้างหน้าและย้อนกลับ (ย้อนกลับ) | |
|
|
ความเร็วในการทำงานของพื้นผิว | 2 ม./นาที | |
|
|
สูงสุดเส้นผ่านศูนย์กลางที่คลี่คลาย | Ф250มม | |
|
|
สูงสุดความสามารถในการรับน้ำหนักของเพลาพอง | 80กก | |
|
|
จำนวนของเพลาพองที่คลี่คลาย | 1 ชิ้น | |
| 11 | มอเตอร์ขับเคลื่อนหลัก | เซอร์โวมอเตอร์ | |
| 12 | การรักษาพื้นผิวลูกกลิ้ง |
นำเข้าลูกกลิ้ง EPDM, วงกลมหมด≤30um |
ความกว้าง360มม |
| 13 | โครงสร้างมีดโกน | มีดโกนเครื่องหมายจุลภาคสองด้าน | |
| 14 | ลูกกลิ้งเคลือบ (ลูกกลิ้งเหล็ก) | ชุบฮาร์ดโครมบนพื้นผิว | |
| 15 | ลูกกลิ้งหลัง (ลูกกลิ้งยาง) | นำเข้า EPDM บนพื้นผิว | |
| 16 | การปรับความสูงเป็นระยะของมีดโกน | การปรับด้วยตนเอง | |
| 17 | แผงควบคุมการทำงาน | หน้าจอสัมผัสและปุ่ม (ทำงานตามอินเทอร์เฟซของฟังก์ชัน) |
2.เตาอบ
| เลขที่ | รายการ | ข้อมูลจำเพาะ | หมายเหตุ |
|
|
โครงสร้างเตาอบ | เครื่องทำความร้อนอิสระชั้นเดียว | |
|
|
ความยาวของเตาอบ | 1 เมตร/ส่วน | |
|
|
วัสดุ | SUS304 ซับใน 1.0mm, SUS201 นอก liner 2.0mm | |
|
|
โหมดการส่งลูกกลิ้งแนะนำเตาอบ | ไดรฟ์ลูกกลิ้งแบบพาสซีฟ | |
|
|
การควบคุมอุณหภูมิ | แบ่งออกเป็นการควบคุมการป้องกันการควบคุมอุณหภูมิการทำงานปกติและการตรวจสอบอุณหภูมิเกินเมื่ออุณหภูมิเกิน มันจะตัดแหล่งจ่ายไฟความร้อนหลัก | |
|
|
วิธีการทำความร้อน | เครื่องทำความร้อนไฟฟ้า โครงสร้างการไหลเวียนของอากาศร้อน | |
|
|
พลังความร้อนของเตาอบแบบส่วนเดียว | 5KW | |
|
|
อุณหภูมิในอุโมงค์อบแห้ง | การออกแบบ Max150℃ ความแตกต่างของอุณหภูมิในเตาอบเดี่ยว ≤5℃ | |
|
|
อุณหภูมิพื้นผิวของตู้ระหว่างการทำงาน | ≤45℃ | |
|
|
วิธีการเป่า | ระเบิดขึ้น | |
|
|
การควบคุมปริมาณอากาศเสีย | การควบคุมอิสระผ่านวาล์วเชิงกล | |
|
|
โครงสร้างหัวฉีด | ช่องเสียบหัวฉีดถูกเจาะรูด้วยแม่พิมพ์พิเศษ | |
|
|
การควบคุมพัดลม | การควบคุมคอนแทค | |
|
|
การควบคุมความร้อน | โซลิดสเตตรีเลย์ | |
|
|
วัสดุพัดลม | เหล็ก |
3.กลไกการไขลาน: การทำงานเหมือนกับการไขโดยมีเพิ่มเติมดังต่อไปนี้
| เลขที่ | รายการ | ข้อมูลจำเพาะ | หมายเหตุ |
|
|
ความเครียด | ติดตั้งลูกกลิ้งลากหนึ่งชุดที่ด้านหน้าและด้านหลัง วงปิดอัตโนมัติควบคุมความตึงคงที่ ช่วงความตึง 0~50N | |
|
|
โครงสร้างการติดตั้ง | บอร์ดขัดมันติดตั้งอย่างแน่นหนา | |
|
|
จำนวนของเพลาพองที่กรอกลับ | 1 ชิ้น | คันโยกถอยหลัง |
| เลขที่ | รายการ | ข้อมูลจำเพาะ | หมายเหตุ |
| 1 | ระบบควบคุมหลัก | หน้าจอสัมผัส, PLC, ระบบเซอร์โว | |
| 2 | โหมดการทำงาน | คู่มือ, อัตโนมัติ, หยุดฉุกเฉิน;เครื่องทั้งหมดสามารถใช้งานได้ทั้งก่อนและหลัง | |
| 3 | การเคลือบผิว, ช่วงการตั้งค่าความยาวเป็นช่วงๆ |
ความยาวเคลือบ 20.0～3200.0mm ความยาวเป็นช่วงๆ 5.0～3200.0mm |
|
| 4 | สถานการณ์เตือนภัย | เมื่ออุปกรณ์ทำงานล้มเหลว หน้าจอสัมผัสจะแสดงหน้าจอการแก้ไขที่เกี่ยวข้อง | |
| 5 | ฟังก์ชั่นการนับ | ปริมาณการผลิต/ความยาว | |
| 6 | วิธีการปรับความหนาของหัวและหาง | การใช้โปรแกรมควบคุมลูกกลิ้งเหล็กและอัตราส่วนความเร็วลูกกลิ้งยาง |
ขนาด L1800*W1100*H1250mm น้ำหนักโดยประมาณ: 1.2T
(4) ความแม่นยำของอุปกรณ์:
| เลขที่ | รายการ | ข้อมูลจำเพาะ | หมายเหตุ |
|
|
มีดโกน | รอบวิ่ง ≤1.5um, Ra0.4 ความตรง ≤1.5um | |
|
|
ลูกกลิ้งเคลือบ (ลูกกลิ้งเหล็ก) | รอบวิ่ง ≤1.5um, Ra0.4 ความตรง ≤1.5um | |
|
|
ม้วนยาง | Runout ≤30um ความตรง ≤10um | |
|
|
การแก้ไขความเบี่ยงเบน | ±0.2มม |
3. วิธีการวัด
A. พื้นที่การวัด: 3 มม. จากขอบ, 6 มม. จากปลาย และ 10 มม. จากจุดเริ่มต้น
B. ขนาดการวัด Φ35mm หรือตามความต้องการกระบวนการของผู้ซื้อ
