รายละเอียดสินค้า:
|
| ความยาว: | 80-200 มม. รวมแท็บ | ความกว้าง: | 50-150 มม. รวมช่องอากาศ |
|---|---|---|---|
| ขนาด ยาว x กว้าง x สูง: | 550x440x750mm (ความสูงสูงสุดหลังจากเปิด) | รอบเวลา: | ตั้งเวลาได้ 0-3 ครั้ง |
| จังหวะเปิด: | 250มม | เวลาสูบน้ำ: | ตั้งเวลาได้ 0-60 นาที |
| เวลายืน: | สามารถตั้งค่าได้ 0.1-99S | เส้นผ่านศูนย์กลางภายในของท่อสุญญากาศ: | 25 มม. สุญญากาศ: 63³/ชม. (63 ลูกบาศก์เมตร/ชม.) |
| ระดับสุญญากาศของกล่องคงที่: | ≤0.095Mpa (เก็บสุญญากาศไว้ 1 นาทีเพื่อให้แน่ใจว่า ≤0.090Mpa) | ||
| เน้น: | ห้องสูญญากาศประกอบแบตเตอรี่เซลล์กระเป๋า,กล่องยืนประกอบแบตเตอรี่เซลล์กระเป๋า |
||

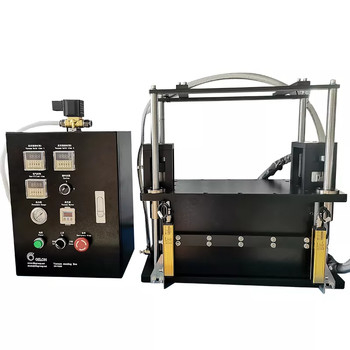

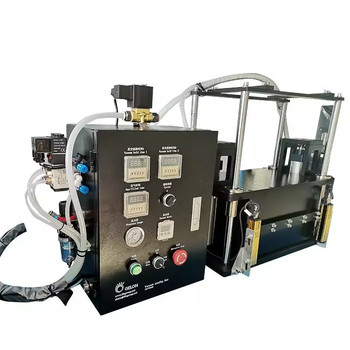

กระเป๋า เซลล์ สายการประกอบ แบตเตอรี่ ยืน กล่องพักสุญญากาศ
ฉัน.ภาพรวมการทำงาน
อุปกรณ์นี้ใช้ช่องด้านบนกดที่แผ่นด้านล่างเพื่อสร้างช่องปิด (สามารถตั้งเวลาได้) โดยไม่ต้องเปิดช่อง จากนั้นทำการสกัดอากาศทุติยภูมิเพื่อสร้างแรงดันลบที่ -70KPa และหยุดเป็นระยะเวลาหนึ่ง เวลา (สามารถตั้งเวลาได้) จากนั้นใช้การกระทำเดียวกันสำหรับสุญญากาศที่สามเพื่อให้ได้แรงดันลบที่ -95KPa เพื่อให้อากาศในเซลล์ถูกลบออกวิธีการดูดฝุ่นรูปทรงสี่เหลี่ยมคางหมูสองวิธีมีไว้เพื่อป้องกันไม่ให้อิเล็กโทรไลต์จำนวนมากถูกสูบออก และในขณะเดียวกันปล่อยให้อิเล็กโทรไลต์ซึมเข้าไปได้เต็มที่
ครั้งที่สองพารามิเตอร์ทางเทคนิค
0. ความยาว :(80-200 มม. รวมแท็บ), ความกว้าง:(50-150 มม. รวมช่องลม),
| เลขที่ | ชื่อ | ข้อมูลจำเพาะ |
| 1 | ช่องด้านใน | 360L×280W×350H มม |
| 2 | ขนาดกล่องไฟฟ้า | 300L×200W×400H มม |
| 3 | อัตราการรับรองผลิตภัณฑ์ | ≥99.5％ |
| 4 | ความจุ |
ขึ้นอยู่กับสถานการณ์สูญญากาศ (ที่เกี่ยวข้องกับ ขั้นตอนของลูกค้า) |
| 5 | น้ำหนัก | 87กก |
| 6 | อัตราความล้มเหลวในการทำงานของอุปกรณ์ | ≤2%/ปี |
| 7 | อัตราการใช้อุปกรณ์ | 98％ |
| 8 | กำลังไฟฟ้าเข้า | ไฟฟ้ากระแสสลับ 220V 50Hz |
| 9 | แหล่งอากาศเข้า | 0.6Mpa-0.8Mpa |
| 10 | เส้นผ่านศูนย์กลางภายนอกของท่อสุญญากาศ | Φ26MM |
| 11 | เส้นผ่านศูนย์กลางท่อแหล่งอากาศ | Φ8MM |
| 12 | ความชื้นสัมพัทธ์ | 20~90%RH |
| 13 | อุณหภูมิโดยรอบ | 10～40℃ |
| 14 | พลัง | 1.0KW |
IV ประสิทธิภาพการประมวลผล:
4.1 สำหรับกระบอกสูบคู่ที่ด้านข้าง ตรวจสอบให้แน่ใจว่าความสูงทั้งหมดหลังจากเปิดประตูน้อยกว่า 750 มม.
4.2 เครื่องนี้ใช้การออกแบบโฮสต์และกล่องควบคุมแยกกัน เพื่อให้สามารถใช้เครื่องในกล่องเก็บของและยังสามารถวางบนสายการประกอบ
4.3 สามารถใช้กับแบตเตอรี่ผลิตภัณฑ์ที่มีข้อกำหนดต่างกันได้ และการปรับทำได้ง่ายและสะดวก
4.4 ช่องด้านบนถูกขับเคลื่อนโดยกระบอกสูบและนำทางด้วยแขนนำทางเชิงเส้นสี่ตัว ซึ่งสามารถเลื่อนขึ้นและลงได้อย่างยืดหยุ่น และคำแนะนำนั้นถูกต้องเพื่อให้แน่ใจว่าข้อกำหนดของความหนาแน่นของผลิตภัณฑ์
4.5 เครื่องนี้ใช้มาตรวัดสุญญากาศเพื่อให้ถึงเวลาที่ตั้งไว้อย่างแม่นยำ
4.6 ขนาดเล็กสามารถประหยัดพื้นที่น้ำหนักเบา พกพาสะดวกสามารถใช้ระบบควบคุมไฟฟ้าสำหรับการทำงานอัตโนมัติเมื่อมีการเคลื่อนไหว
4.7 ระดับสุญญากาศคงที่ -30~-95kpa, ความหนาแน่นของตู้คงที่: แรงดันตก 5kpa เวลา> 1 นาที;
4.8 เวลายืนของกล่องตั้ง, ระดับของสุญญากาศ, จำนวนครั้งของการปั๊มสุญญากาศและเวลาการถือครองสามารถตั้งค่าได้อย่างอิสระ
ว. รักษาความปลอดภัย
มีฝาครอบป้องกันเพื่อความปลอดภัย เพื่อให้ชิ้นส่วนที่เคลื่อนไหวอยู่ภายในฝาครอบป้องกัน และใช้ปุ่มสองปุ่มเพื่อสตาร์ทแบตเตอรี่เพื่อความปลอดภัยส่วนบุคคลเมื่อวางแบตเตอรี่
วี.ไอ.ข้อกำหนดด้านความปลอดภัย สิ่งแวดล้อม และข้อกำหนดอื่นๆ
1. เสียงรบกวนที่เกิดจากการทำงานปกติของอุปกรณ์คือ ≤70db (ตรวจพบที่ระยะ 1 เมตรจากอุปกรณ์)
2. ความต้องการรับน้ำหนักต่อหน่วยพื้นที่ของโรงงาน: ≤400กก./ตร.ม.
3. ในระหว่างกระบวนการผลิตทั้งหมด ตรวจสอบให้แน่ใจว่าพื้นผิวของเซลล์ไม่มีรอยขีดข่วน ความเสียหาย คราบ รอยยับ และอิเล็กโทรไลต์
4. ติดป้ายเตือนความปลอดภัยต่างๆ บนชิ้นส่วนของอุปกรณ์ที่อาจก่อให้เกิดการบาดเจ็บ
5. อุปกรณ์มีความสัมพันธ์ที่ประสานกันระหว่างการกระทำด้านหน้าและด้านหลังในโหมดแมนนวลหรืออัตโนมัติเพื่อหลีกเลี่ยงอันตรายจากการทำงานผิดพลาด
6. การผลิตและติดตั้งอุปกรณ์ เช่น น้ำ ไฟฟ้า แก๊ส และไอน้ำ เป็นไปตามมาตรฐานของประเทศ และการใช้เครื่องกำเนิดสุญญากาศ
