รายละเอียดสินค้า:
|
| ระดับสูญญากาศ: | -0.098Mpa | โครงสร้าง: | แบบแขนเดียว |
|---|---|---|---|
| ความเร็วรอบ รอบ/นาที: | 0～51รอบ/นาที | เพลาช้า: | 2 เพลาพร้อมเครื่องกวนแบบ Twist |
| เพลาเร็ว: | เพลาเร็วสองเท่าพร้อมดิสก์กระจาย Φ50 สองชุด | ยกสูง: | 210มม |
| พลังงานไฟฟ้า: | ไฟฟ้ากระแสสลับ：3เฟส*380V、50Hz； | มิติ: | L1350*W800*H1550（มม.） |
| น้ำหนัก: | ประมาณ 570 กก | โหมดการยก: | Liner guide rail เรือขับเคลื่อนด้วยมอเตอร์ |

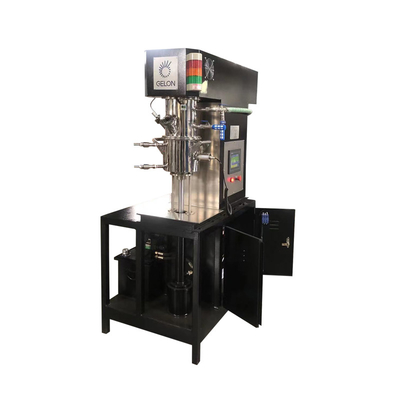

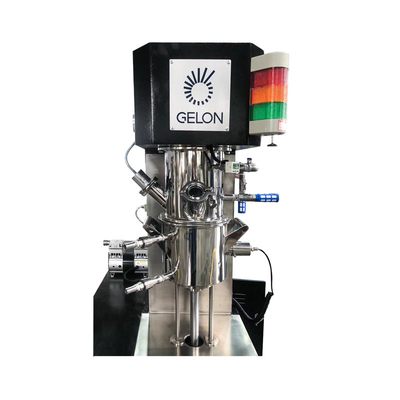

GN-PM-5L เครื่องผสมดาวเคราะห์คู่
1.สรุป:
เครื่องผสมกำลังแบบกระจายดาวเคราะห์คู่ของเราได้รวมทฤษฎีของเครื่องผสมแบบดาวเคราะห์คู่แบบดั้งเดิมและเครื่องผสมแบบกระจายความเร็วสูงเพื่อสร้างเครื่องใหม่ที่มีประสิทธิภาพสูง ปัจจุบันมีการใช้กันอย่างแพร่หลายในด้านพลังงานใหม่
ตามลักษณะของเซลล์พลังงานลิเธียมไอออนและความจุทางอิเล็กทรอนิกส์ เราได้พัฒนาเครื่องจักรเสริมแรงแบบใหม่ที่ใช้กับกระบวนการผงแห้งสำหรับการผลิตสารละลายขั้วบวกและขั้วลบของพลังงานลิเธียม โดยอ้างอิงจากเครื่องผสมดาวเคราะห์แบบดั้งเดิมและเครื่องผสมพลังงานแบบกระจาย ซึ่งมีความเร็วรอบสูงและใหญ่กว่า แรงบิดในระหว่างการออกแบบ บริษัทของเราได้พิจารณาปัจจัยต่างๆ อย่างครบถ้วน เช่น ความเร็วในการหมุนของเครื่องกวน พลังการผสม ความเร็วในการกระจายตัวเชิงเส้น ความต้านทานของสารละลายที่มีความหนืดสูงลดลงตามรูปร่างของเครื่องกวนที่บิดเบี้ยวที่เหมาะสม เครื่องผสมพลังงานดาวเคราะห์คู่ที่เสถียรกว่าและเครื่องกวนแบบบิดเสริมแรงสามารถจัดการกับสารละลายแบตเตอรี่ที่มีความหนืดสูงได้ลักษณะของเครื่องกวนสำหรับเครื่องผสมกำลังไฟฟ้าคือ - การหมุนและการหมุนของเครื่องกวนแบบบิดหมุนตามเข็มนาฬิกา - ในขณะเดียวกันการหมุนสำหรับการกระจายความเร็วสูงจะทวนเข็มนาฬิกา ซึ่งสามารถปรับความเร็วได้เพื่อให้วัสดุเคลื่อนที่อย่างซับซ้อนภายใต้การตัด การนวด และการกระจาย กำจัดเนื้อตายทั้งหมดได้อย่างมีประสิทธิภาพ ปรากฏการณ์จุดและปีนระหว่างการผสมแมคคานิคัลซีลสามชุด ควบคู่ไปกับการซีลแบบนุ่มนวลและเงียบ เพื่อให้มั่นใจในประสิทธิภาพการซีลที่เชื่อถือได้ในการควบคุมอุณหภูมิของวัสดุ ใช้กับกรอบดาวเคราะห์เทคโนโลยีเทอร์โมสโคปและแท่งเทอร์โมสโคปเพื่อการปฏิวัติเซ็นเซอร์วัดอุณหภูมิ Pt100 มีการสัมผัสโดยตรงกับวัสดุ เพิ่มความแม่นยำในการวัดอุณหภูมิอย่างมาก การตอบสนองเร็วขึ้นมาก ข้อผิดพลาดลดลงเหลือเพียง ±0.2°C
เครื่องประกอบด้วยฐาน คานขวาง เสาตรง ฝาครอบซีล ตัวถัง ระบบส่งกำลัง และระบบควบคุมอิเล็กทรอนิกส์
2. การกำหนดค่าทางเทคนิคหลัก
| เลขที่ | ชื่อ | รุ่นและข้อมูลจำเพาะ | สถานที่กำเนิด |
| 1 | ตัวชะลอความเร็ว | BLD11-23-1.5kW-4P | เจียงหลาง |
| 2 | เครื่องยนต์ | ความเร็วต่ำ 1.5Kw-4P, 1 หน่วย； ความเร็วสูง 1.5Kw-2P, 1 หน่วย | วันนัน |
| 3 | กล่องเกียร์เทอร์โบโลหะผสมอลูมิเนียม | NMRV040-F1-15(4P-0.25KW)(พร้อมมอเตอร์) | ลิเชียน |
| 4 | เครื่องแปลงความถี่ | 1.5Kw×1 หน่วย 1.5Kw × 1 หน่วย | Danfoss-เดนมาร์ก |
| 5 | เทอร์โมคัปเปิล | Pt100 (การวัดอุณหภูมิความแม่นยำสูง) | เอชทีซี |
| 6 | การแบก | ตามภาพวาด | แฟก |
| 7 | ซีลน้ำมันโครงกระดูก | ซีลน้ำมันโครงกระดูกยางฟลูออรีน | นอค |
| 8 | ส่วนประกอบไฟฟ้า | ส่วนประกอบไฟฟ้าแรงดันต่ำ | ซีเมนส์ |
| 9 | วาล์ว | ตามภาพวาด | เอนนิส |
| 10 | แมคคานิคอลซีล | การปิดผนึกทางกลสองชุด | ญี่ปุ่น |
| 11 | เกียร์ |
การชุบแข็งผิวเกียร์ พื้นเรียบ เสร็จสิ้นด้วยเกียร์แบบขดลวด |
แสนหลง |
| 12 | จารบีหล่อลื่น | จาระบีพิเศษตลับลูกปืนความเร็วสูง 400 องศา | แบรนด์ "ดีที่สุด" |
3.พารามิเตอร์ทางเทคนิคหลัก
| 1 | ระดับสูญญากาศ | -0.098MPa |
| 2 | โครงสร้าง | แบบแขนเดียว |
| 3 | ความเร็วรอบ รอบ/นาที |
การปฏิวัติ:0～51r/min,การหมุน:0～102r/min(การแปลงความถี่ 0～50Hz); ความเร็วสูง:0～8800r/min(การแปลงความถี่ 0～70Hz); |
| 4 | เพลาช้า | 2 เพลาพร้อมเครื่องกวนแบบ Twist |
| 5 | เพลาเร็ว | เพลาเร็วสองเท่าพร้อมดิสก์กระจาย Φ50 สองชุด |
| 6 | โหมดการยก | Liner guide rail เรือขับเคลื่อนด้วยมอเตอร์ |
| 7 | ยกสูง | 210มม |
| 8 | ที่ตั้งของเรือ | มีแผ่นตำแหน่งรูปทรงโค้งสี่ชิ้นที่ด้านหน้าและด้านหลังสำหรับติดตั้งโดยมีโครงสร้างนูนเพื่อให้แน่ใจว่าตำแหน่งตรงกลาง |
| 9 | เสียงรบกวน | วัดภายนอก 1M ของอุปกรณ์ เสียงรบกวน ≤80dB |
| 10 | โหมดการวัดอุณหภูมิ | หัวทดสอบอุณหภูมิสัมผัสกับวัสดุ 1/3 ห่างจากด้านล่างของภาชนะ การเคลื่อนที่แบบหมุน อุปกรณ์ถ่ายโอนไฟฟ้าภายในชุด |
| 11 | พลังงานไฟฟ้า | AC:3เฟส*380V,50Hz； |
| 12 | มิติ | L1350W800H1550(มม.); |
| 13 | น้ำหนัก | นน.570กก |
4. เรือ
พื้นผิวด้านในและด้านนอกจะถูกขัดเงาด้วยเครื่องขัดอัตโนมัติหลังจากนั้น
เรือแปรรูปตัวเรือและด้านล่างติดตั้งช่องระบายความร้อนด้วยน้ำแผ่นนำลำตัวเรือตรงกับผนังเสื้ออย่างแนบเนียนหลังจากนั้น
การประมวลผลเครื่องกลึงด้านล่างของเรือมีปลอกหุ้มและแผ่นของเหลวนำทางทางเข้าและทางออกระบายความร้อนด้วยน้ำ DN25 พร้อมข้อต่อสวมเร็ว 2 ชุด, บอลวาล์ว DN50 ออก 1 ชุด, ตัวถังพร้อม 1 ชุด, แขนล็อค 2 ชุด
ก,โครงสร้างเรือ
| 1 | ขนาด (เส้นผ่านศูนย์กลางภายในโดยความสูงภายใน) | Φ250×160มม |
| 2 | ความจุการออกแบบ (L) | 7.85L |
| 3 | ความดันการออกแบบ (MPa) | ภายในเรือ -0.098Mpa, แจ็คเก็ต 0.4Mpa； |
| 4 | อุณหภูมิการออกแบบ(°C) | -10～200； |
| 5 | วัสดุหลัก | เหล็กกล้าไร้สนิม 304； |
| 6 | ความหนาของเปลือก (มม.) | เปลือกชั้นในδ4มม.(วัดความหนาจริงหลังการตัดเฉือน),แจ็คเก็ตδ3มม. |
| 7 | โหมดปรับอุณหภูมิ | แจ็คเก็ตระบายความร้อน, ขนาดหัวฉีดเข้าและออก: DN15； |
| 8 | โหมดการปลดปล่อย | DN20 บอลวาล์ว |
| 9 | โหมดการเคลื่อนที่ | ดำเนินการด้วยมือ |
| 10 | จำนวน | 1 ชิ้น |
ข เรือขึ้นและลง
| 1 | กำลังยกเรือ:0.25w |
| 2 | คู่มือการยกคือรางเลื่อนแบบไลเนอร์: 2 ชิ้น, 20x400 พร้อมแถบเลื่อนคู่ |
C ตำแหน่งลำตัวเรือคงที่
| 1 | ตัวยึดยกเรือมีตัวยึดตำแหน่งสี่ตำแหน่ง ได้รับการแก้ไขหลังจากเข้าที่แล้ว |
5.หัวฉีดเรือ
| s/n | การใช้งาน | ข้อมูลจำเพาะ | ปริมาณ | หมายเหตุ |
| 1 | หัวเติมแป้ง | DN60 | 1 | พอร์ตเติม DN60 |
| 2 | กระจกมองข้าง | DN50 | 2 | กระจกมองข้าง LED |
| 3 | เครื่องดูดฝุ่น | DN10 | 1 | ชนิดเปิดด่วน |
| 4 | การระบายอากาศ | DN10 | 1 | ชนิดเปิดด่วน |
| 5 | เครื่องวัดสูญญากาศ | ม14×1.5 | 1 | เครื่องวัดสูญญากาศ |
6. วัสดุหลัก
| s/n | ชื่อ | วัสดุ | s/n | ชื่อ | วัสดุ | |
| 1 | กระบอกบน | 304 | 4 | เพลาผสม, เพลากระจาย | 321 | |
| 2 | บาร์เรลลง | 304 | 5 | ใบมีดผสมใบมีดกระจาย | 316 | |
| 3 | เสื้อแจ็กเกต | 304 | 6 | กรอบชั้นใต้ดิน | Q235 |
7. เพลาและใบมีดผสม
| 1 | เครื่องกวนเฟรมบิด: 2 ชุด, ความเร็วในการหมุน: 0-102 รอบต่อนาที, เครื่องกวนจะถูกหลอมให้เป็นรูปร่างทั้งหมด, เชื่อมต่อสี่เพลา, CNC หลังจากขัดเงาเป็นกระจก Ra0.025； |
| 2 | เพลากระจาย: 2set, ความเร็วในการหมุน: 0-8800rpm, แบริ่งเยอรมัน: FAG, ใช้ซีลปริศนา, ดิสก์Φ50 2 ชิ้นในแต่ละเพลา, ความเร็วเชิงเส้น: 0-23m / s； |
| 3 | เพลาและเครื่องกวน: พื้นผิวขัดเงา จานถูกตั้งค่าการรักษาสมดุลเป็น G6.3 ระยะห่างระหว่างเครื่องกวนและด้านล่างของถังคือ 2-3 มม. ระยะห่างระหว่างเครื่องกวนและผนังของถังคือ 2-3 มม. ระยะห่างระหว่างเครื่องกวนสองเครื่อง คือ 2-3 มม.； |
| 4 | ซีลเพลา: โครงสร้างซีลเชิงกล |
| 5 | ตู้ดาวเคราะห์: ใช้เกียร์แบบเฮลิคอล สายพานซิงโครนัสทำจากแบรนด์ Gates ของสหรัฐอเมริกา |
|
หมายเหตุ: 1 ตั้งกระบอกน้ำมันล็อคความปลอดภัยพิเศษ ป้องกันไม่ให้เรือหล่นเพื่อรักษาสุญญากาศ； 2 ตั้งชั้นใต้ดินทั้งหมดเป็นรื้อ ง่ายต่อการซ่อมแซม และเปลี่ยนสายพานซิงโครนัส |
|
8.ระบบสูญญากาศ(อัตโนมัติ)
| 1 | มิเตอร์แสดงผล, บอลวาล์ว； |
| 2 | ซีลเชิงกลเพลา: โลหะผสม |
| 3 | เรือขึ้นและลงเป็นซีล EPDM ตำแหน่งคงที่คือซีล EPDM รูปทรง O ระดับสุญญากาศสามารถเข้าถึง -0.098MPa (ไม่มีปั๊มสุญญากาศ)； |

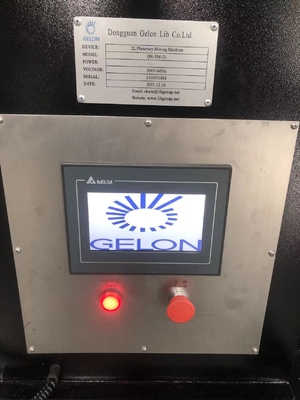

9. ส่วนประกอบไฟฟ้า
| เอส/เอ็น |
ตู้ไฟฟ้า 1 ชิ้น: l ชุดควบคุมการทำงานแบบกระจายความเร็วสูงหนึ่งชุด (รวมถึงการเริ่ม / หยุด, เพิ่มความเร็ว / ช้าลง); l ระบบทดสอบความเร็วในการกระจายหนึ่งชุด, เครื่องวัดความเร็ว； l ระบบควบคุมการผสมแบบปฏิวัติหนึ่งชุด (รวมถึงการเริ่ม / หยุด, เพิ่มความเร็ว / ช้าลง); l ระบบทดสอบความเร็วรอบหนึ่งชุด, เครื่องวัดความเร็วหนึ่งชุด; l ระบบทดสอบอุณหภูมิหนึ่งชุด l เครื่องคำนวณเวลาทำงาน ปุ่มถูก/ผิดสำหรับเวลา อย่างละ 1 ชิ้น l ปุ่มควบคุมปั๊มสุญญากาศหนึ่งชุด (รวมถึงการเริ่ม/หยุด); l ปุ่มสปอตไลต์หนึ่งชุด (รวมถึงการเริ่ม/หยุด) l ปุ่มฉุกเฉิน 1 ชิ้น ไฟแสดงสถานะเพาเวอร์ 1 ชิ้น ข้อผิดพลาด 1 ชิ้น |
| ข้อสังเกต |
1, ใช้แรงดันไฟฟ้า 380V / 50Hz / 3 เฟส, ควบคุมแรงดันไฟฟ้า 24VDC; 2, ขั้วต่อ, สวิตช์แอร์, เบรกเกอร์ ฯลฯ เป็น Seimens; 3, รีเลย์กลาง: Japan IDEC; 4, มอเตอร์ความเร็วต่ำ, มอเตอร์ความเร็วสูงคือ VFD start; 5, ส่วนประกอบอุปกรณ์ทั้งหมดเช่น: มอเตอร์, ตัวเหนี่ยวนำ, โซลินอยด์วาล์ว, เกรดการป้องกันสวิตช์จำกัดไม่น้อยกว่า IP54 |
10.ระบบอินเตอร์ล็อคนิรภัย
| 1 | เครื่องหยุดเมื่อกดปุ่มฉุกเฉิน ซึ่งไม่สามารถดำเนินการใดๆ ต่อไปได้ |
| 2 | เพลากระจายจะหมุนหลังจากที่เรือลอยขึ้น |
| 3 | เพลากระจายจะหยุดลงหลังจากเรือลง |
| 4 | จะหยุดเมื่อกระแสไฟฟ้าเกินขอบเขต |
| 5 | มิกเซอร์ ตู้ไฟฟ้า และแผงควบคุมควรต่อสายดิน |
11.อะไหล่
| s/n | ชื่อ | ข้อมูลจำเพาะ | วัสดุ | ปริมาณ | ข้อสังเกต |
| 1 | ตราประทับเรือ | ซีลรูปตัว T L=650 | EPDM | 1 |
