รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 18650 21700 อุปกรณ์การผลิตแบตเตอรี่ทรงกระบอก | แท็บแอโนด: | กว้าง 3~5 มม. ยาว 20~70 มม |
|---|---|---|---|
| เทปแอโนด: | กว้าง 6~20 มม. ยาว 10~80 มม | ฟีดแคโทด: | กว้าง 10~80 มม. สูง 200~800 มม |
| แท็บแคโทด: | กว้าง 3~5 มม. ยาว 20~70 มม | เทปแคโทด: | กว้าง 6~20 มม. ยาว 10~80 มม |
| วัสดุ OD: | 200~400 มม | ฟีดแอโนด: | กว้าง 10~80 มม. สูง 200~800 มม |

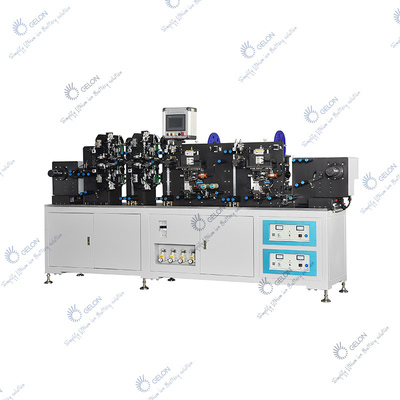

เครื่องเชื่อมแผ่นม้วนอิเล็กโทรดแบตเตอรี่ลิเธียมไอออน 18650 21700 อุปกรณ์การผลิตแบตเตอรี่ทรงกระบอก
ฉัน．การแนะนำ
อุปกรณ์นี้เป็นอุปกรณ์การผลิตพิเศษสำหรับทำอิเล็กโทรดแบตเตอรี่ทรงกระบอกกระบวนการผลิตทั้งหมดเป็นอุปกรณ์อัตโนมัติเต็มรูปแบบที่แขวนวัสดุม้วนอิเล็กโทรดไว้บนแกนม้วน ส่งแท็บ เชื่อมแท็บ ติดเทปป้องกันโดยอัตโนมัติ และตัดอิเล็กโทรดที่เสร็จแล้วออกเป็นชิ้น ๆ โดยอัตโนมัติ จากนั้นเข้าสู่กึ่งอัตโนมัติ เครื่องม้วนหรือเครื่องม้วนอัตโนมัติ
II.ข้อมูลจำเพาะ
ก.วัสดุ
วัสดุให้อาหาร:
| รายการ |
ความกว้าง มม |
ความยาว/หน่วย มม |
วัสดุ OD มม |
รหัสวัสดุ
|
| ขั้วบวก | 10～80 | 200～800 | Φ300 | 3″ |
| แท็บแอโนด | 3～5 | 20～70 | φ400 | 80มม |
| เทปแอโนด | 6-20 | 10～80 | φ200 | 3″ |
| แคโทด | 10～80 | 200～800 | Φ300 | 3″ |
| แท็บแคโทด | 3～5 | 20～70 | φ400 | 80มม |
| เทปแคโทด | 6-20 | 10～80 | φ200 | 3″ |
ขนาด B.Tab / ความแม่นยำในการติดกาว:
ข.1.ความแม่นยำของความยาวของแท็บ: ± 0.3 มม.
แท็บในความแม่นยำของทิศทางอิเล็กโทรด: ±0.5 มม
ตำแหน่งการกดแท็บ Anode : 7*10mm
ข.2 .ความยาวเทปและความแม่นยำของตำแหน่ง : ± 0.5 มม. แท็บเปิดอยู่
6~30มม
III โครงสร้างอุปกรณ์:
ก.คลายม้วนอิเล็กโทรด กระบอกขึ้นและลงควบคุมการเลื่อนการคลายความตึงเครียด การปรับอัตโนมัติของความเร็วการคลาย;
ง.อุปกรณ์เชื่อมอัลตราโซนิกของ Al Tab, Ni Tab หรือ Cu Tab มีหน้าที่ตรวจจับว่ามีการรั่วของฟอยล์ที่พื้นผิวด้านล่างของอิเล็กโทรดก่อนทำการเชื่อมหรือไม่ เพื่อป้องกันไม่ให้การเชื่อมไปยังพื้นที่เคลือบส่งผลกระทบต่อผลการเชื่อม
จ. แท็บหลังการเชื่อมขาดอุปกรณ์ตรวจสอบรอยเชื่อม;
ฉ.อุปกรณ์ลากความยาวคงที่ อุปกรณ์แก้ไขความเบี่ยงเบนของบัฟเฟอร์
g.กลไกการติดกาวพร้อมอุปกรณ์แก้ไขความเบี่ยงเบนขั้วแคโทดและขั้วแอโนดกลุ่มหนึ่งถูกแปะเข้าด้วยกัน (กาวสองชั้น)ตำแหน่งของกลไกการคลายเทปสามารถปรับได้ และสะดวกและรวดเร็วในการเปลี่ยนเทป
ชม.กลไกการกรอกลับคือโหมดการตัดเริ่มต้นของเครื่องหากต้องการไขลาน จะต้องสั่งซื้อแยกต่างหาก
คำอธิบายโครงสร้างของเครื่องทั้งหมด:
① โครงเชื่อมจากโครงเหล็กและผ่านการบำบัดอายุแผ่นผนังทำจากแผ่นเหล็กคุณภาพสูงและมีกราวด์ทั้งสองด้านมีความเรียบสูงและความแข็งแกร่งของโครงสร้างที่ดีเพื่อให้มั่นใจถึงความแม่นยำในการทำงาน
② ลูกกลิ้งนำทาง: พื้นผิวโลหะผสมอลูมิเนียมต้องผ่านกระบวนการออกซิเดชันอย่างหนักเป็นพิเศษ ซึ่งมีความแข็งผิวสูงและไม่สึกหรอง่าย
③ ฮาร์ดแวร์และสายไฟถูกแบ่งออกเป็นบล็อกการทำงาน กระแสไฟแรงและไฟอ่อนถูกแยกออกจากกัน และมีการโอเวอร์โหลดลัดวงจร การรั่วไหล และฟังก์ชันการป้องกันอื่นๆ
④ เครื่องทั้งหมดเป็นไปตามหลักสรีรศาสตร์ รูปแบบอินเทอร์เฟซหน้าจอสัมผัสมีความสมเหตุสมผล พารามิเตอร์ต่างๆ สามารถปรับได้ และสามารถแสดงสถานะการทำงานแบบไดนามิกได้ในกรณีที่เกิดความล้มเหลว สามารถแสดงผลแบบไดนามิกและแจ้งข้อมูลบนหน้าจอสัมผัส และมีฟังก์ชันการนับจำนวนการผลิตที่แม่นยำ
⑤ พร้อมกับฟังก์ชั่นปลุกตาแมว;
⑥ อุปกรณ์มีสิ่งอำนวยความสะดวกในการป้องกันความปลอดภัยที่มีประสิทธิภาพ เช่น ฝาครอบป้องกันและหยุดฉุกเฉิน
วี.ไอ.การติดตั้งอุปกรณ์และการว่าจ้าง
ก.ความดันอากาศ: 0.5-0.7mpa การไหลของอากาศ: 100L / นาที
ข.แหล่งจ่ายไฟ : 220V 50Hz กำลังไฟฟ้า : 4.0kw
ค.อุณหภูมิในการทำงาน: - 20 ° ~ + 45 °
ง.ความชื้นสัมพัทธ์: ≥50%
อีสี: เทา (หรือตามที่ลูกค้ากำหนด)
ฉ.ขนาดโดยรวม: 1800 * 1200 * 1700 มม
กรัมน้ำหนัก: ประมาณ 1.6 ตัน
V. พารามิเตอร์ทางเทคนิค
ต่อกัน 1 กลุ่ม ความยาวอิเล็กโทรด :400mm )
ข.การจัดตำแหน่งที่คดเคี้ยว : ± 0.5mm;ความแม่นยำของตำแหน่งการตัด : ± 0.5 มม
ค.อัตราการระดมอุปกรณ์: ≥ 95% (ไม่รวมเหตุผลที่เข้ามา
วัสดุ);อัตราคุณสมบัติ≥ 98%
ง.ทั้งแคโทดและแอโนดติดตั้งเครื่องเชื่อม Kepu
และกำหนดขนาดของพื้นที่เชื่อมได้เอง
วี.ไอ.ข้อกำหนดสำหรับวัตถุดิบ:
อิเล็กโทรด:
แท็บ
1. ความอดทนความกว้างของการตัด: ± 0.1 มม
2. ข้อผิดพลาด S-shape น้อยกว่า 0.2 มม./500 มม.
เทป
ค่าความเผื่อความกว้างของการตัด: ± 0.2 มม
