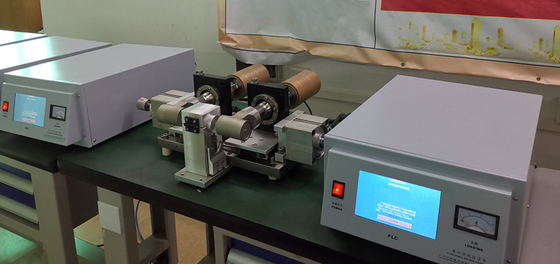

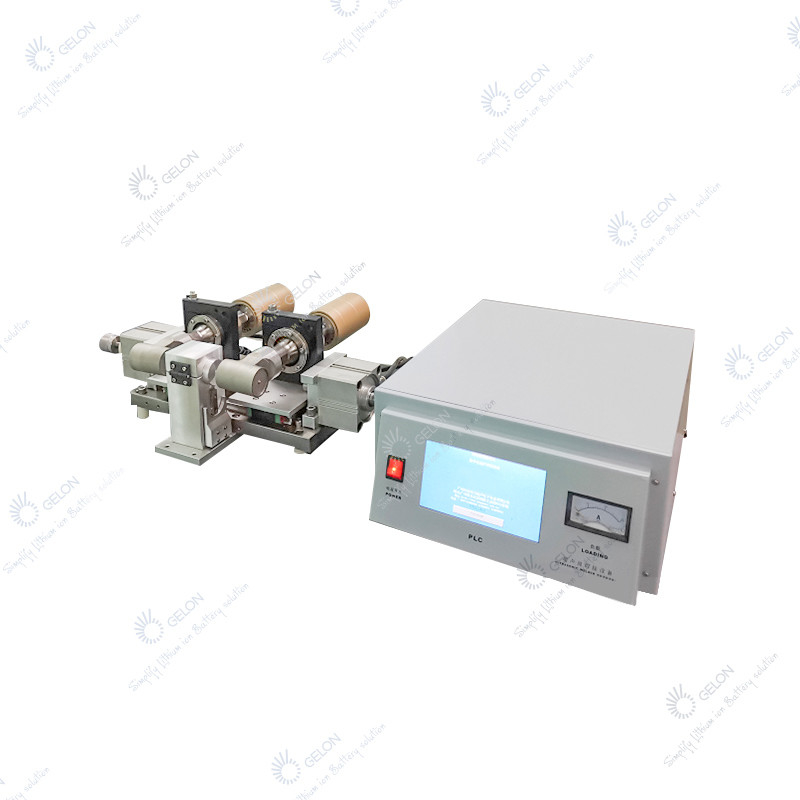

4680 32700 โต๊ะผลิตแบตเตอรี่ เครื่องรีดหัวแบน

เครื่องนี้เหมาะสำหรับเจลลี่โรลทรงกระบอกที่มีหลายแท็บ

• อัลตราโซนิกม้วนเจลลี่แคโทดแบน
• อัลตราโซนิกม้วนเจลลี่ขั้วบวกแบน
• ประสิทธิภาพสูง ความต้านทานภายในต่ำ เป็นตัวเลือกที่เหมาะสำหรับแบตเตอรี่พลังงานความจุสูง

เครื่องกำเนิดไฟฟ้า:

• วงจรนี้ใช้วงจรควบคุมแรงดันไฟฟ้าฟูลบริดจ์ขั้นสูงระดับสากล และได้รับการปรับให้เหมาะสมเพื่อให้ได้เอาต์พุตแรงดันคงที่
• การติดตามความถี่อัตโนมัติ ไม่มีการปรับด้วยตนเอง
• ความผันผวนของแรงดันไฟฟ้าสามารถทำงานช่วง: 150-260V ระยะเวลาความผันผวนไม่ส่งผลกระทบต่อกำลังขับและความถี่ในการทำงาน
• ถึงระดับทางเทคนิคระหว่างประเทศของผลิตภัณฑ์ที่คล้ายคลึงกันแล้ว

ระบบนวดของตัวแปลงสัญญาณอัลตราโซนิก:

• ความแม่นยำและความเสถียรของเครื่องจักร
• การติดตั้งหน้าแปลนคงที่

ระบบวิเคราะห์ ANSYS ขั้นสูง:

• ระบบแลกเปลี่ยนพลังงานการนวดโลหะแบบอัลตราโซนิก, เครื่องขยายเสียง, แม่พิมพ์เสาด้านบนสำหรับการนวดจะผ่านซอฟต์แวร์ ANSYS ของไฟไนต์เอลิเมนต์ที่ได้รับการยอมรับในระดับสากลอย่างเคร่งครัดเพื่อการออกแบบและการวิเคราะห์ที่แม่นยำ
• วิธีการทดสอบนี้สามารถเข้าถึงระดับของคู่ค้าขั้นสูงจากต่างประเทศในการออกแบบแม่พิมพ์อัลตราโซนิก

เสาอัลตราโซนิก บน-ล่าง (นวดหัวแบน)

• เหล็กกล้าแม่พิมพ์พิเศษนำเข้าที่คัดเลือกมาอย่างเข้มงวด, ทนต่อการสึกหรอ, ทนต่ออุณหภูมิสูง, ความเหนียวที่ดี, ความแข็งแกร่งเชิงกลสูง, การเสียรูปเล็กน้อยหลังจากการอบชุบด้วยความร้อน ดังนั้นความสม่ำเสมอของความถี่เอาต์พุตอัลตราโซนิกจึงสูง
• แอมพลิจูดของการกระจัดความถี่สูงเชิงกลมีขนาดใหญ่ แข็งแรง และมั่นคง
• เทคโนโลยีการรักษาความร้อนระดับมืออาชีพชั้นนำระดับสากล

ผลของการแบน:

• พื้นผิวหลังการนวดจะเรียบ เหมาะสำหรับการนวดด้วยเลเซอร์หลังกระบวนการ

องค์ประกอบโครงสร้างอุปกรณ์

(1) เครื่องนวดส่วนใหญ่ประกอบด้วยเครื่องกำเนิดอัลตราโซนิก, ทรานสดิวเซอร์, เสาอะคูสติกบนและล่าง ฯลฯ

(2) โหมดวงจรเป็นแบบเสาอะคูสติกกำลังสูงแบบเต็มสะพานซึ่งต้องมีประสิทธิภาพที่มั่นคงและเอาต์พุตที่แข็งแกร่ง

(3) เสาอะคูสติกด้านบนและด้านล่างทำจากวัสดุอัลลอยด์ใหม่ที่ทนทานต่อการสึกหรอได้ดี

(1) กำลังไฟของอุปกรณ์ต้องการแหล่งจ่ายไฟ: เฟสเดียว 220VAC±10%

(2) แหล่งอากาศ: ความดัน 0.4~1MPa ความชื้นน้อยกว่า 48% อุณหภูมิไม่สูงกว่า 45 ℃

(1) แคโทด:

อัล 0.015-0.020มม.

(2) ขั้วบวก:

ฟอยล์ทองแดง 0.009-0.012มม.

แอโนด แคโทด

(สำหรับการอ้างอิงเท่านั้น)

การออกแบบหัวแบน

• เวลาในการแบน: 0.2-1S (สามารถปรับได้ 0-60 วินาทีในโปรแกรมนี้)
• ความดันแบน: 0.1MPa ~ 1MPa ปรับได้

• นำเข้าวัสดุเหล็กพิเศษ
• การนวดด้วยอัลตราโซนิกเป็นไปตามมาตรฐานหลักของอะคูสติกอัลตราโซนิก

• ดำเนินการด้วยตนเองด้วยแท่นเครื่องมือ
• สายอัตโนมัติให้เฉพาะระบบแลกเปลี่ยนพลังงานอัลตราโซนิกและเครื่องกำเนิดอัลตราโซนิก และเครื่องมือได้รับการออกแบบโดยผู้ผลิตทั้งสายตามทิศทางและความสะดวกของสายทั้งหมด

• ความแตกต่างของความถี่ระหว่างทรานสดิวเซอร์≤400Hz
• ความแตกต่างของอิมพีแดนซ์ระหว่างทรานสดิวเซอร์≤4Ω
• ความแตกต่างของความจุระหว่างทรานสดิวเซอร์≥30MΩ

• กำลังไฟฟ้าเข้าสูงสุด:4000VA.(ปรับได้)
• ความถี่อัลตราโซนิก: 20KHZ. (การติดตามอัตโนมัติ)
• แอมพลิจูดคงที่, แรงดันคงที่, กระแสคงที่ (ปรับได้)
• โหมด Flating: โหมดเวลา (การควบคุมโลโก้โปรแกรม Siemens)

• มอเตอร์มือควบคุมด้วยสัญญาณสวิตช์เท้า
• สนับสนุนสายการผลิตสำหรับการควบคุมสัญญาณสาย IO

• นวดให้แบน
• อัตราการนวดที่ผ่านการรับรอง: 99.9%อัตราการผ่านครั้งเดียวคือ 99.9%ผู้ใช้ต้องแน่ใจว่าผลิตภัณฑ์ กระบวนการ และวัสดุมีความสอดคล้องกัน ผู้ปฏิบัติงานจะต้องได้รับการฝึกอบรมอย่างมืออาชีพจากซัพพลายเออร์ และลูกค้าจะต้องบำรุงรักษาอุปกรณ์เป็นประจำทุกสัปดาห์
• ในแง่ของเทคโนโลยี ผลการนวดเป็นไปตามข้อกำหนดของผู้ผลิตและรับประกันกำลังการผลิตเป็นดัชนีหลัก
• ผู้ปฏิบัติงานต้องทำการสอบเทียบสำหรับการนวดแบบอัลตราโซนิกทุกวัน เพื่อให้แน่ใจว่าแผนกคุณภาพสามารถอนุมัติการผลิตจำนวนมากได้
• ความล้มเหลวของหัวนวดอัลตราโซนิกและการผลิตภายใต้สภาวะของวัสดุที่มีความหนืดไม่อยู่ในขอบเขตของความล้มเหลวนี้

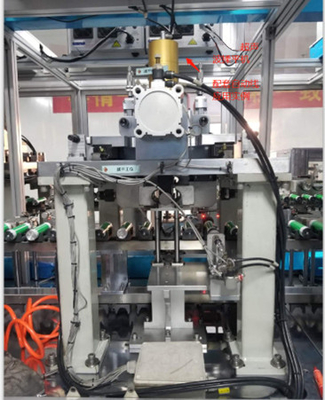

• โครงสร้างโดยรวม: เครื่องกำเนิดอัลตราโซนิก, ระบบทรานสดิวเซอร์อัลตราโซนิก, เสาอะคูสติกขึ้นและลงอัลตราโซนิก, ส่วนประกอบนิวเมติกส์, โครง, โต๊ะทำงาน ฯลฯ (มอเตอร์มือหมุนพร้อมโต๊ะทำงาน, ไม่มีโต๊ะทำงานพร้อมสายการผลิต)
• อายุการใช้งานที่ออกแบบไว้ของอุปกรณ์คือ 10 ปีอายุการใช้งาน 10 ปี ผู้ใช้ต้องแน่ใจว่าผลิตภัณฑ์ กระบวนการ และวัสดุสอดคล้องกัน ผู้ปฏิบัติงานได้รับการฝึกอบรมอย่างมืออาชีพจากซัพพลายเออร์ และผู้ร้องขอบำรุงรักษาอุปกรณ์เป็นประจำทุกสัปดาห์

หน่วยเครื่อง

1, อุปกรณ์กำจัดฝุ่น (พร้อมเครื่องกำจัดฝุ่น);

2 แบตเตอรี่ควรมีตำแหน่งอ้างอิงใบหน้าสิ้นสุด；

3, ฟิกซ์เจอร์ที่สัมผัสกับแบตเตอรี่ไม่ใช่โลหะ;

4, แคลมป์รวดเร็วและเชื่อถือได้ (ไม่มีการเคลื่อนไหวตามแนวแกน);

5, มีอุปกรณ์อัลตราโซนิกเพียงชุดเดียว (นวดขั้วบวกเท่านั้น)

• ชขนาดเครื่องกำเนิดไฟฟ้า (แอลกxยxส ):

3880 กล่องไฟฟ้า:520 มม. 480 มม.390 มม.；

• ขนาดหัวนวด (ด้านบน: LxWxH ):

420มม.x295มม.x473มม
