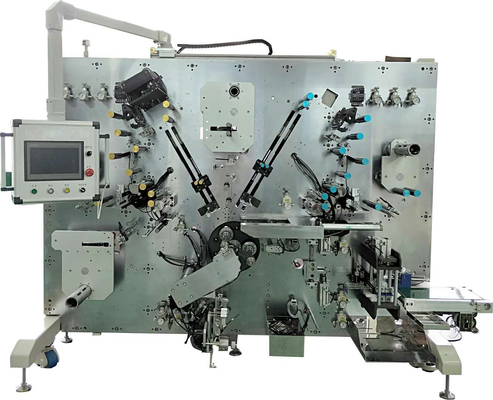

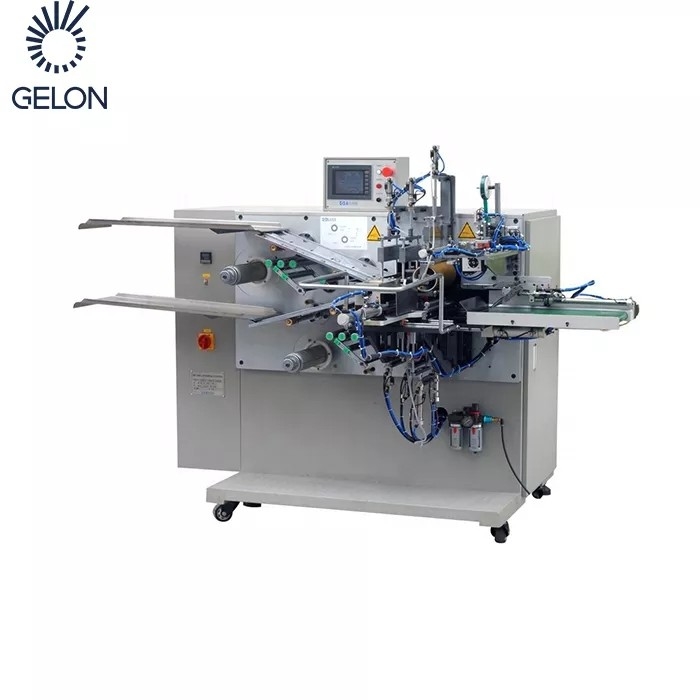

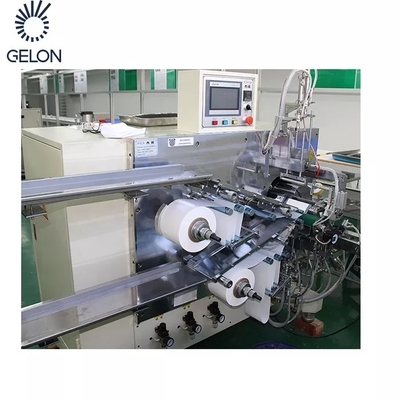

อุปกรณ์แบตเตอรี่ Gelon สายการผลิตแบตเตอรี่ลิเธียมเซลล์ทรงกระบอกเครื่องไขลานอัตโนมัติกึ่งอัตโนมัติ

ฉัน.การแนะนำ

คุณสมบัติ:

1. ใช้การควบคุมลูกเบี้ยวแบบเต็มสำหรับการดึงและดันเข็มและการย้อนกลับอุปกรณ์มีความเสถียร มีประสิทธิภาพสูง และมีอัตราความล้มเหลวต่ำ

2. อิเล็กโทรดใช้การควบคุมการแก้ไขความเบี่ยงเบนสามทาง: การคลาย กระบวนการ และการม้วนล่วงหน้าเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์

อุปกรณ์จะหมุนชิ้นส่วนอิเล็กโทรดขั้วบวกและขั้วลบและไดอะแฟรมขององค์ประกอบแบตเตอรี่ลิเธียมไอออนรอบๆ เซลล์แบตเตอรี่หลังจากผ่านกลไกต่างๆ เช่น การกำจัดฝุ่น การควบคุมความตึง การตรวจสอบคุณภาพ การวัดความยาว การแก้ไขค่าเบี่ยงเบนการเคลื่อนที่ การกำจัดไฟฟ้าสถิต ฯลฯหลังจากเสร็จสิ้นการผลิตเซลล์แล้ว การทดสอบการลัดวงจร การคายประจุที่บกพร่อง และการส่งผ่านจากสายพานลำเลียง

II.ข้อมูลจำเพาะ

1. วิธีการม้วน:

ก. ไขลาน 3 เข็ม 3 เข็ม.

B. เส้นผ่านศูนย์กลางเข็ม Ø 3.5 (หรือกำหนดเอง (Ø 3.5 - Ø 8.0))

C. เส้นผ่านศูนย์กลางขดลวด: Φ 18 - Φ 23 มม. (ใช้ได้กับ 18650, 21700 เป็นต้น)

D. จำนวนแท็บ: 1-2 สำหรับทั้งแคโทดและแอโนด หรือแท็บทั้งหมด

E. แถบสัมผัสยาว: 8-25 มม

2. ความแม่นยำในการไขลาน

A. การเรียงตัวของแคโทดและแอโนด : ± 0.3 มม

B. การจัดตำแหน่งระหว่างอิเล็กโทรดและตัวคั่น: ± 0.3 มม

หมายเหตุ: แคโทดและแอโนดได้รับการแก้ไข 3 ครั้งตามลำดับ (การแก้ไขการคลาย การแก้ไขกระบวนการ และการแก้ไขการม้วนล่วงหน้า)

C.การจัดตำแหน่งของตัวคั่น 2 ชั้น: ± 0.5 มม

ความจุ 3.Winding

1. กำลังการผลิต

ความเร็วในการผลิต: ≥ 20 ppm ภายในแอโนดยาว 1200 มม.(21700 เซลล์)

อัตราการระดมพืชผล ≥ 95%

อัตราการระดม = {การผลิตทั้งหมด / (เวลาเริ่มต้น - เวลาการหักออกที่จำเป็น) × ความเร็วในการผลิตตามทฤษฎีของอุปกรณ์} × 100% เวลาการหักที่จำเป็น: การหยุดทำงานที่เกิดจากเหตุผลที่ไม่ใช่อุปกรณ์ เช่น เวลาเตรียมการผลิตสำหรับการเติมน้ำมันและการเชื่อมต่อสายพาน

2. อัตราการรับรอง ≥ 98%

อัตราการรับรอง = จำนวนผลิตภัณฑ์ที่ดีทั้งหมด / (การผลิตทั้งหมด - การหักที่จำเป็น) × 100% (ยกเว้นวัสดุคุณภาพต่ำ)

จำเป็นต้องหักจำนวนของผลิตภัณฑ์ที่มีข้อบกพร่องซึ่งเกิดจากปัจจัยที่ไม่ใช่อุปกรณ์ เช่น การเชื่อมต่อเทปที่ไม่ดี ความยาวของฟอยล์เกินความคาดหมาย แถบขาดที่มีข้อบกพร่อง เป็นต้น

ความตึงของแคโทดและแอโนด : ปรับได้ 20N (ตั้งค่าได้)

ความตึงไดอะแฟรม: ปรับได้ 10N (ตั้งค่าได้)

IV.การติดตั้งอุปกรณ์และการว่าจ้าง

1. แหล่งจ่ายไฟ: เฟสเดียว AC220V ± 10% 50Hz

2. การจ่ายอากาศ: 0.5-0.7mpa (เมื่อการจ่ายอากาศเป็น 0.5MPa

การไหลที่ต้องการคือ 300NL / นาที)

3. สภาพแวดล้อมการใช้งาน (ตามมาตรฐาน JISB3502)

A. อุณหภูมิในการทำงาน: 0-55 ℃

B. ในห้องอบแห้ง จะต้องไม่มีก๊าซกัดกร่อนหรือสภาพแวดล้อมที่ติดไฟได้ และไม่มีสภาพแวดล้อมที่รุนแรงของฝุ่นละออง

4. ขนาด: 2850 X 2050 X 1800 มม. (กำหนดเอง)

5. สี: เงิน (กำหนดเอง)

6. น้ำหนัก: ประมาณ 3,000 กก. (≤ 750KG / m2)

7. กำลังไฟ: 12KW

8.เสียงรบกวน: ≤ 75db (ไม่รวมพัดลมดูดฝุ่น)

สายการผลิตแบตเตอรี่รถยนต์อัตโนมัติเต็มรูปแบบ / สายการผลิตแบตเตอรี่รถยนต์ไฟฟ้า / อุปกรณ์โรงงานแบตเตอรี่ Li Ion รวมผู้ผลิตวัสดุชั้นนำของจีน Gelon สามารถจัดหาโซลูชันวัตถุดิบครบชุดสำหรับแบตเตอรี่ลิเธียมไอออน ผลิตภัณฑ์ที่เหนือกว่าของเราคือ LFP, LMO, LCO, NMC, ป.ป.ช.;LTO, MCMB, กราไฟต์ธรรมชาติ, ตัวแยก, อิเล็กโทรไลต์และอุปกรณ์เสริมอื่นๆ (SBR CMC NMPPVDF, Sup-Li, Al&Ni Tabs และแท็กชุดแบตเตอรี่ ฯลฯ ) สำหรับแบตเตอรี่ลิเธียมไอออนพลังงานใหม่
จากประสบการณ์การผลิตแบตเตอรี่ที่กว้างขวางของเราและโรงงานอุปกรณ์แบตเตอรี่ เราสามารถออกแบบและนำเสนอโซลูชันแบบเบ็ดเสร็จสำหรับลูกค้า และการออกแบบ การก่อสร้างและการฝึกอบรมเกี่ยวกับแบตเตอรี่ไอออนทาลิเธียมไอออน
ถึงตอนนี้ กลุ่ม Gelon ได้ประสบความสำเร็จในการจัดหาอุปกรณ์อัตโนมัติให้กับผู้ผลิตแบตเตอรี่ที่มีชื่อเสียงหลายราย เช่น TESLA ,LG,SONY,ATL ......;ยังประสบความสำเร็จในการนำเสนอโครงการแบบครบวงจรในโบลิเวีย อาร์เจนตินา สหราชอาณาจักร รัสเซีย ตุรกี ไทย อินโดนีเซีย อินเดีย แอฟริกาใต้ ....
